電線電纜組裝配生產線 電纜裝配組裝線

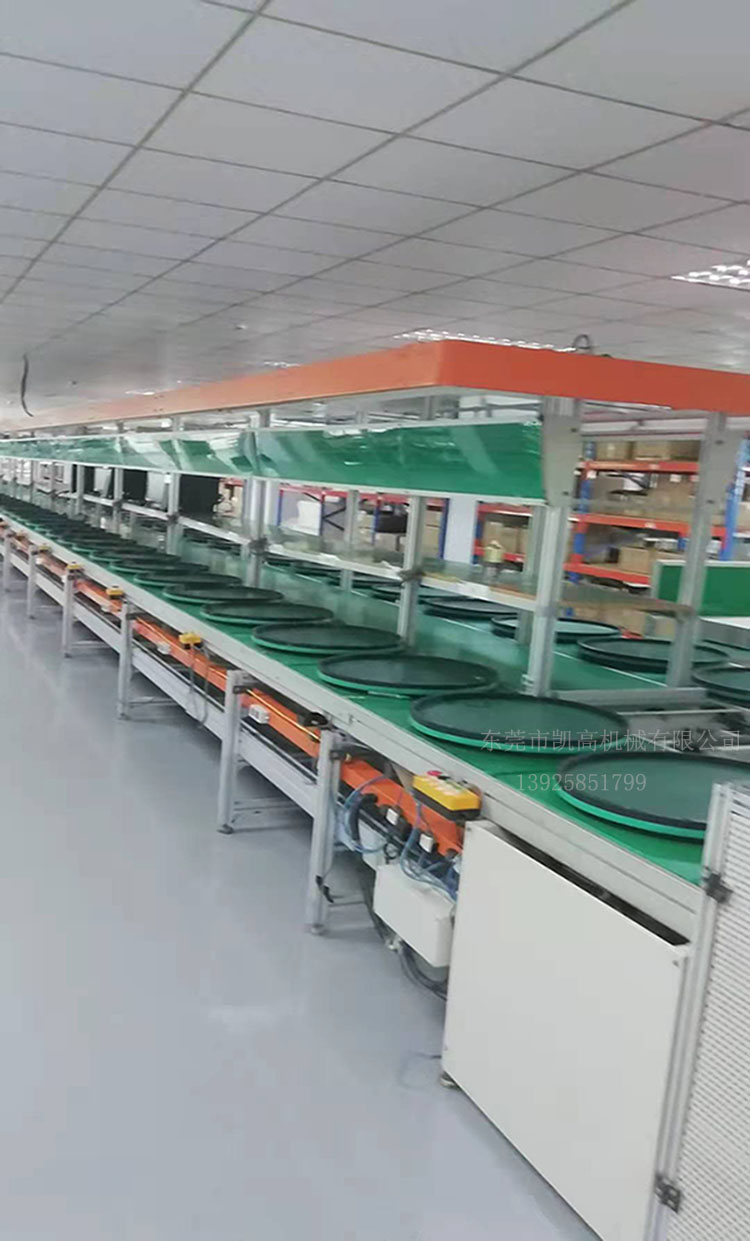

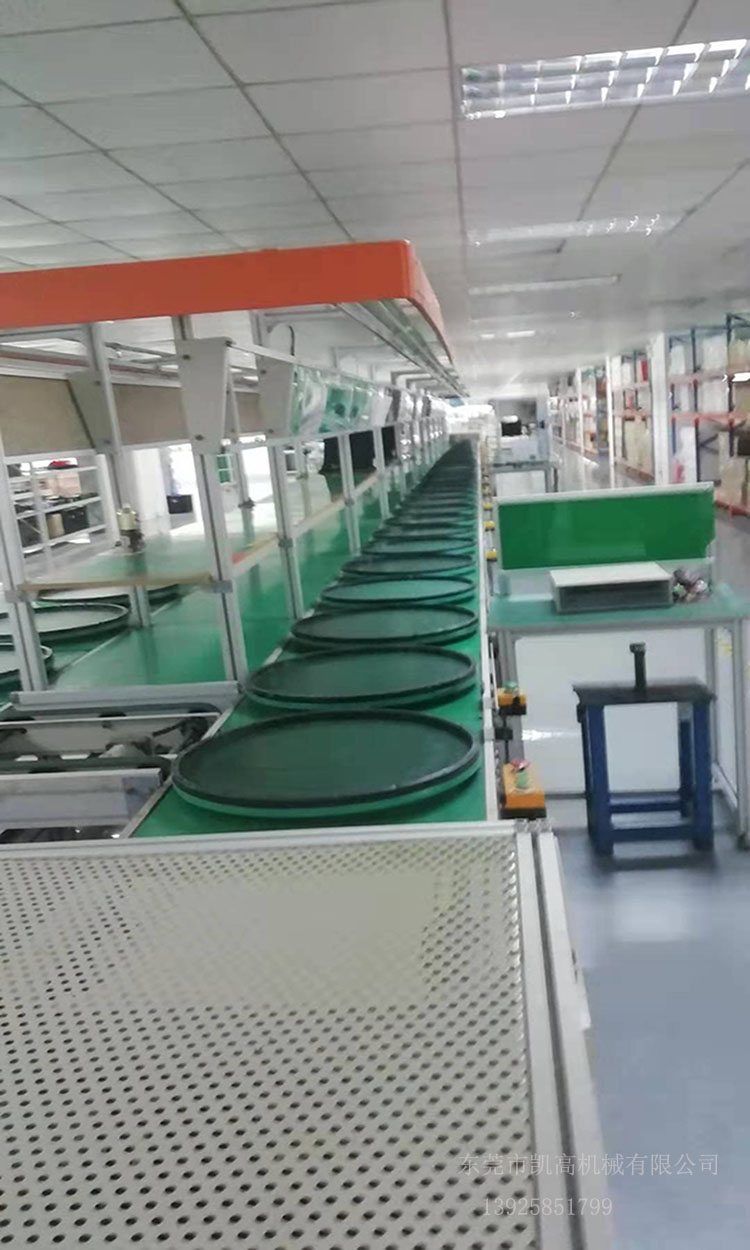

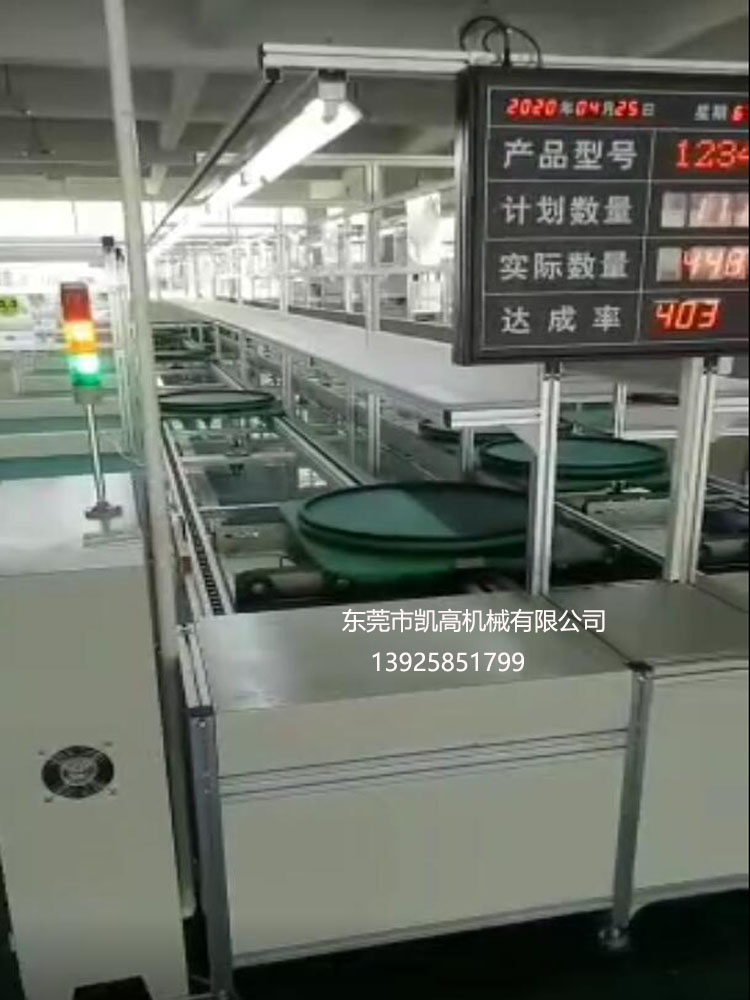

電線電纜組裝配生產線產品圖‍

組裝線技術參數
線體寬度：200-950mm，可由客戶選定線體高度：一般750mm，範圍300-1100mm。；
動力機構：動力采用減速電機；
導 軌：采用三倍速鏈專用工業鋁型材製作；
輸送鏈條：采用三倍速碳鋼鏈條+尼龍輪專用組裝線鏈條；
支 架：采用鐵方通焊接製作；
線槽插座：采用工業鋁材製作，線體腳架上方全線布置；
導 電 軌：采用雙向導電輪；
調整腳杯：機架底部可調鍍鋅腳杯；
阻擋氣路：采用鍍鋅水管製作，配膠管和阻擋器連接，布置線體下方；
照 明：燈通采用工業鋁型材製作，配LED單支帶罩節能燈支架及燈管，全線貫通布置；
工藝看板：采用工業鋁材，配A4硬膠文件袋，全線布置。

總裝線作用：
生產能力相對穩定。自動加工係統由一自或多台機床組成，發生故障時，有降級運轉的能力，物料傳送係統也有自行繞過故障機床的能力。

設備利用率高。一組機床編入組裝線後，產量比這組機床在分散單機作業時的產量提高數倍。

在製品減少80%左右。

產品質量高。零件在加工過程中，裝卸一次完成，加工精度嵩，加工形式穩定。

總裝線體分類：可分為有頂帶照明風扇式樣與無頂式樣兩種. 。

總裝線應用範圍：根據不同的需求差異，集最低程度的操控及多功能於每個工作單元。實現流水作業方式的係統集成應用，　 主要包括：電器電子總裝線、線汽車渦輪壓器總成裝配線、汽車空調器裝配線及鉚接專機、汽車燃油泵裝配線、汽車儀表盤總成裝配線、汽車安全氣囊及安全帶、汽車離合器裝配線、汽車方向盤裝配線、汽車製動器裝配線、汽車座椅裝配線、汽車變速箱總成裝配線、汽車車橋總成裝配線、汽車音響裝配線、汽車輪胎輸送搬運設備、各種汽車及部件裝配、輸送設備等。

總裝線裝配工作

在線體的每個工位設有一腳踏閥，停止器動作由腳踏閥控製，總裝線進行裝配工作時，停止器擋住托盤不能前進，裝配工作完成後，停止器落下，托盤進入下一道工序，當S1檢測到托盤時，停止器動作，放行托盤，托盤進入升降工作台；

總裝線用於動力總成和左右半軸、前梁合裝。線體采用積放式機動輥道輸送，分上下兩層，上層是裝配工位，下層供空托盤返回，線體兩端采用升降工作台，用於托盤在上下層之間的轉運；本設備的主要部件有：驅動站、骨架、輥子、升降工作台、地坑蓋板、托盤、停止器、電控係統等組成；

需裝入的大件主要有中央麵板、線束總成、揚聲器、收放機、繼電器、安全氣囊及飾板等。總裝線分裝采用地麵小車形式，板可以在小車上回轉，便於完成所有分裝工作，小車采用活動角輪，並在萬向輪上設置製動機構便於裝配時可以固定小車，以保證裝配質量。
