自動化智能裝配線 上下循環智能組裝線

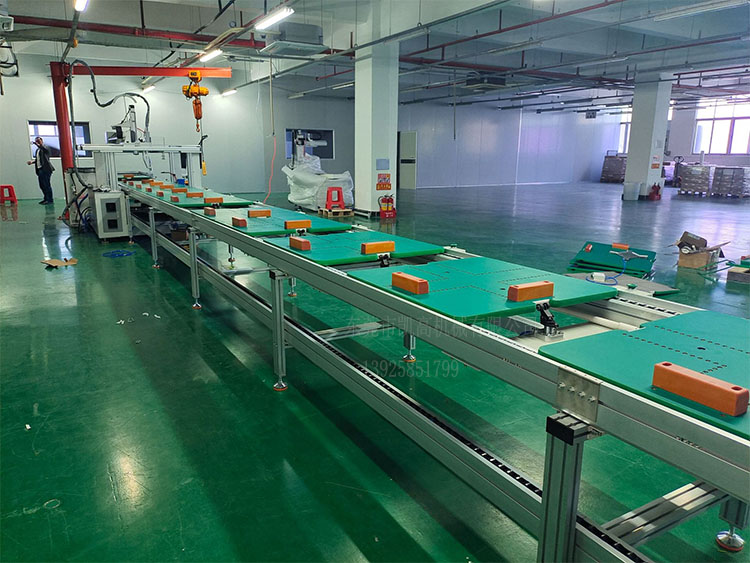

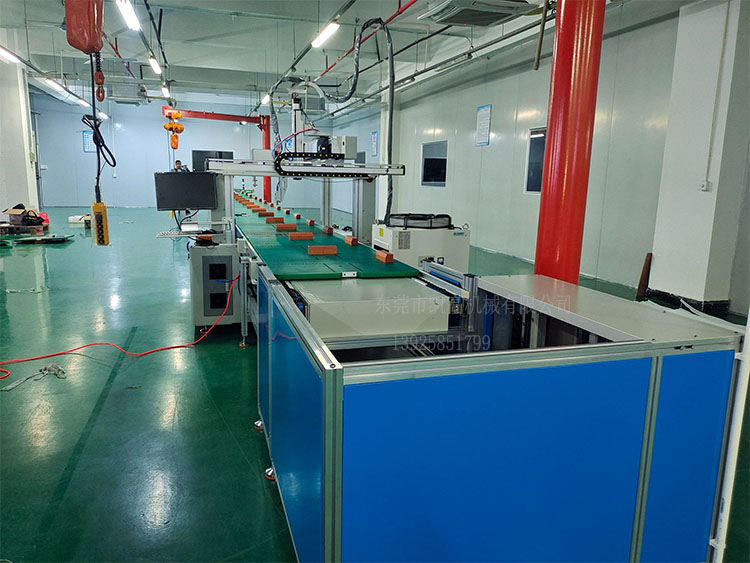

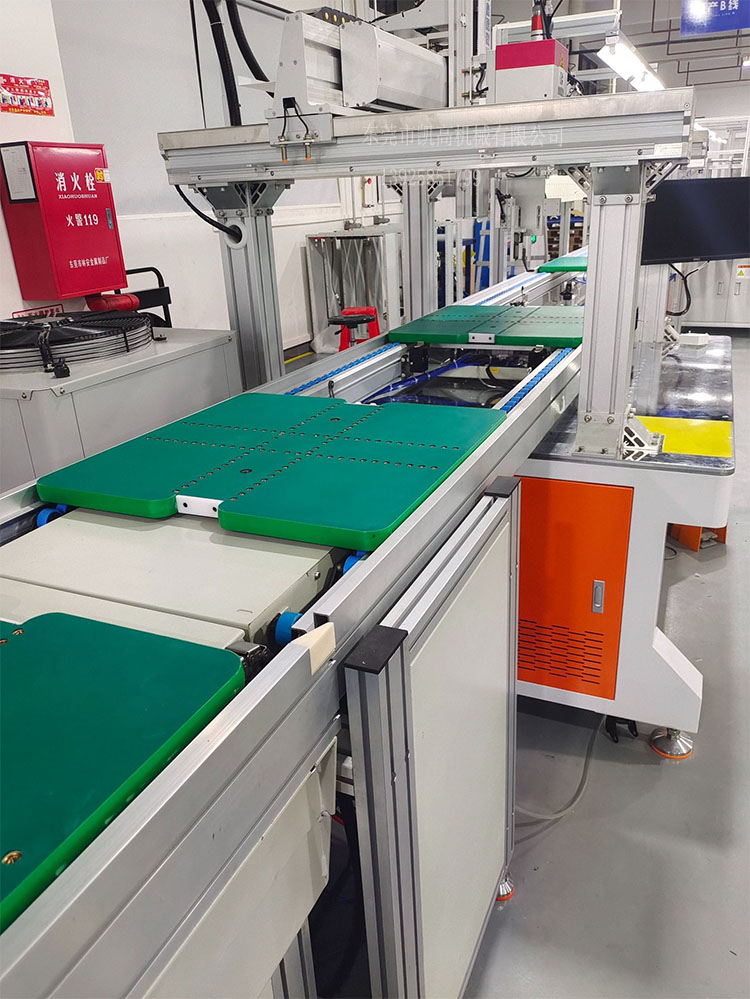

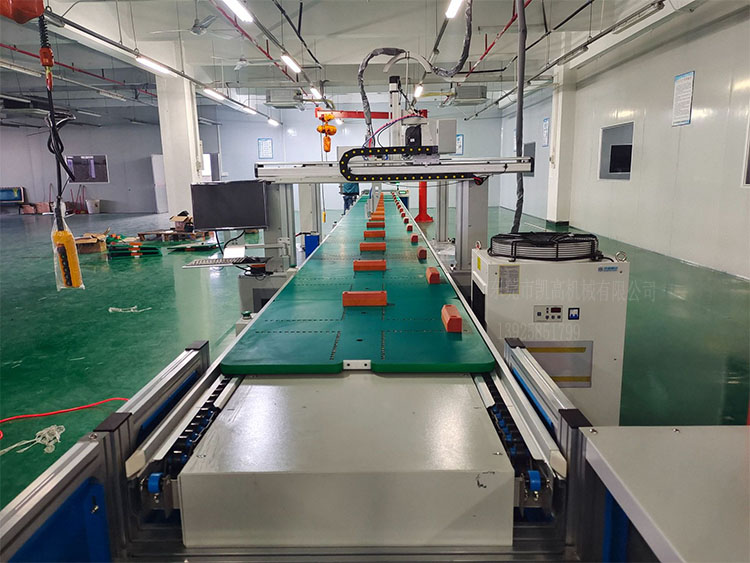

上下循環智能組裝線產品圖展示

上下循環組裝技術參數：

1、組裝生產線部份：

線體規格：根據客戶要求定製；

動力機構：動力采用減速馬達。

限位擋器：采用帶緩衝氣缸以減少工裝板運行時的衝擊, 氣缸輔以兩位三通電磁閥控製，阻擋器承載板采用厚鋼板折製成型，腳踏開關控製。

導 軌：采用3倍速鏈專用工業鋁型材製作。

輸送鏈條：采用3倍速專用組裝線鏈條。

支 架：采用優質鋁型材製作，腳碼連接；

線槽插座：采用鍍鋅板折彎線槽，線體機架下方雙邊布置到測試位。測試每工位配1個3位排插插座並安裝測試專用電箱獨立控製。

調整腳杯：機架底部配可調鍍鋅腳杯；

阻擋氣路：采用鍍鋅水管製作，配膠管和阻擋器連接，布置線體下方。

線體顏色：線體除鋁合金和外購件保持原色外，所有鋼材表麵烤漆處理。

電 控：所有電子原件采用合資或國內知名品牌；

2、升降移載機

1）規格尺寸：根據客戶要求定製；

2）支 架：采用優質方通焊接製作，表麵噴粉處理；

3）頂升平行移栽機框架：鐵板焊接製作，升降底板采用鐵板折彎製作。

4）平行移栽機：工裝板進出動力采用馬達帶動T型防滑皮帶，整機控製通過行程開關及PLC機控製。

5）頂升氣缸：采用氣缸；

6）外框封板：采用鋁型材+冷板烤漆製作。
