佛山不鏽鋼無動力滾筒線 不鏽鋼滾筒生產線

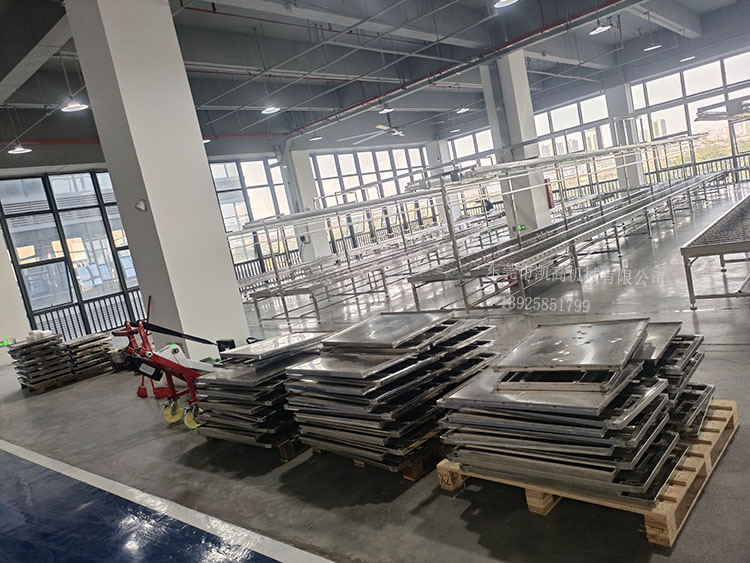

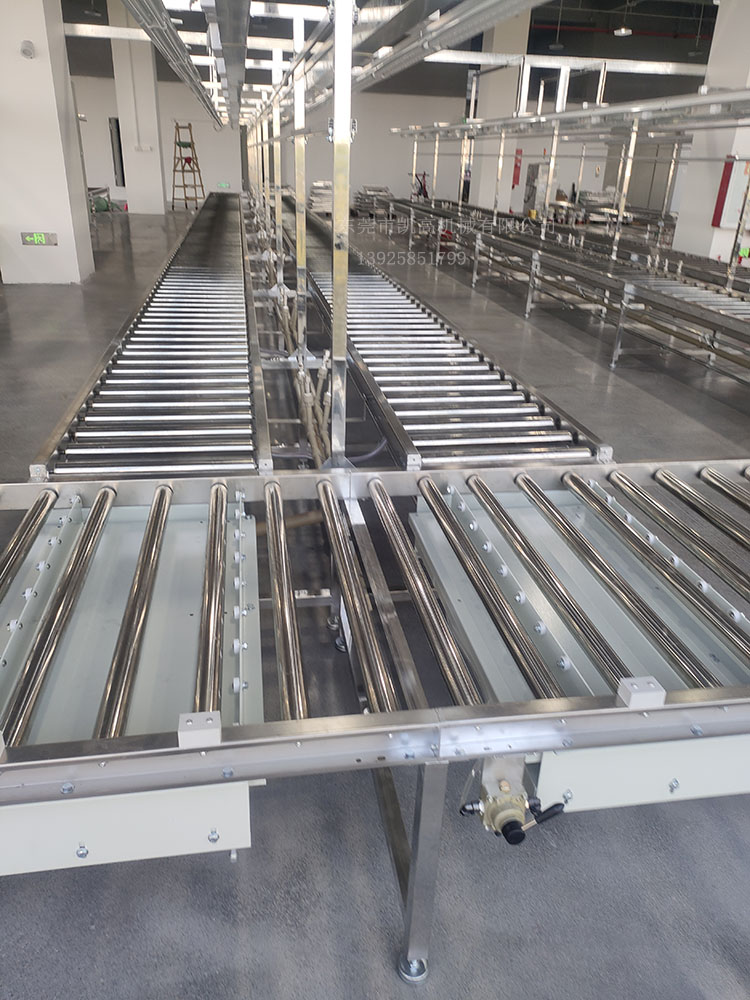

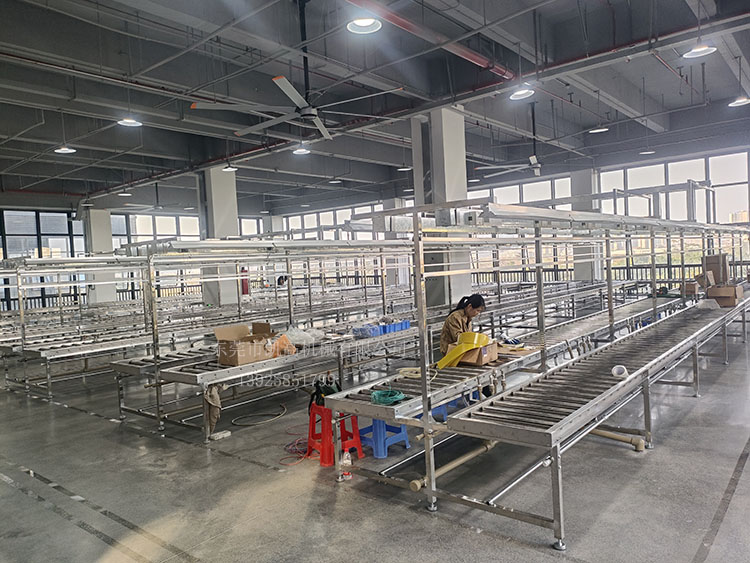

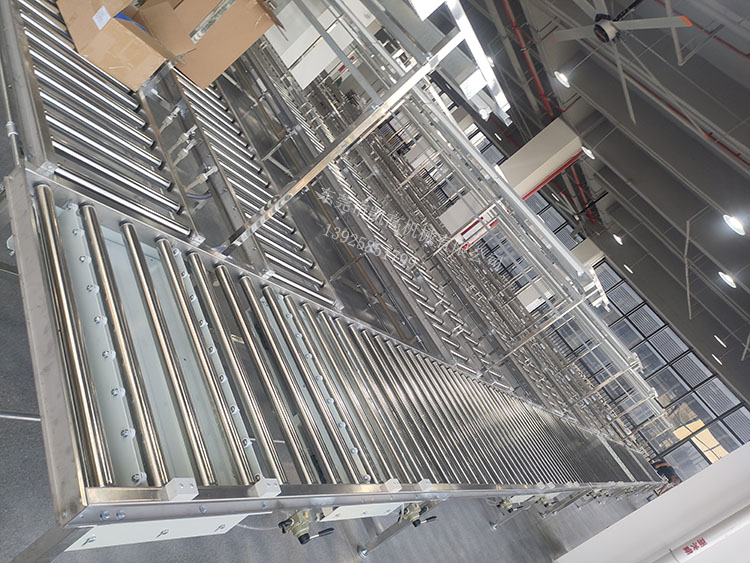

不鏽鋼無動力滾筒線產品圖

不鏽鋼無動力滾筒線技術參數：

一、不鏽鋼無動力滾筒線

1.線體側軌：采用不鏽鋼板折彎製作

2.滾 筒：采用無動力不鏽鋼滾筒，軸心和外罩采用鐵材製作。

3.線體腳架：采用不鏽鋼方通製作；下設可調腳杯，高度上下可調20mm左右；每隔2米布置一個腳架;

4.滴水盤 ：老化線滴水盤采用不鏽鋼板製作。

5.電源線槽及插座：總裝線線槽采用鋁線槽製作，每工位配國標插座。線槽在線體下方左右安裝。

6.電源線槽及插座：老化線線槽采用鋁線槽製作，每工位配國標插座。線槽在線體上方左右安裝。

7.照 明燈:雙隻帶罩LED燈，連續安裝;

8.氣 路 ：氣管采用鍍鋅管，每工位配一組快速接咀，線體下方布置；

9.作業指導書：采用H鋁材為框架，綠色底，透明麵。

10. 承 重：單工位承重≤100kg.

11. 表麵處理 全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

二 、頂升移載

1，外框架：采用鋼結構。

2，頂 升：氣缸驅動。（單氣缸）手動。

三、 雙層不鏽鋼工裝板;，中間為可360度旋轉轉盤，每90度一個定位裝置，在工裝板底板前進方向銑阻擋缺口。

四、電 控：老化生產線采用，3相5線製，其中地線16㎜2，火線和零線35㎜2。
