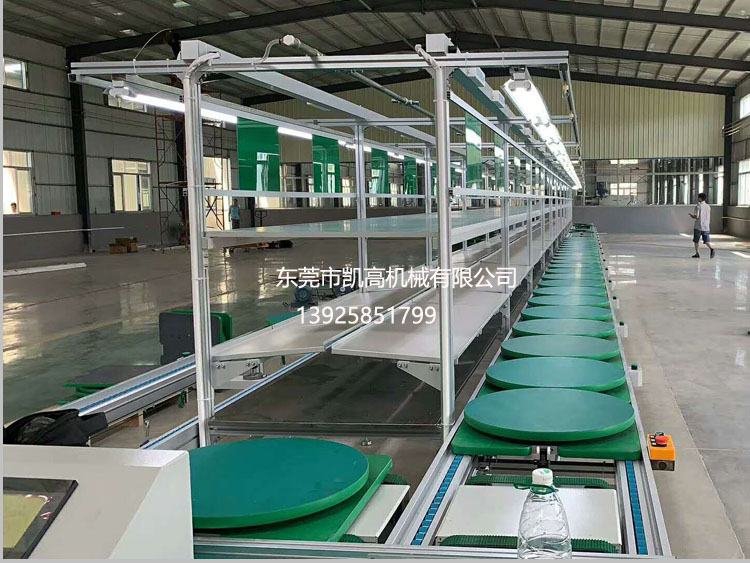

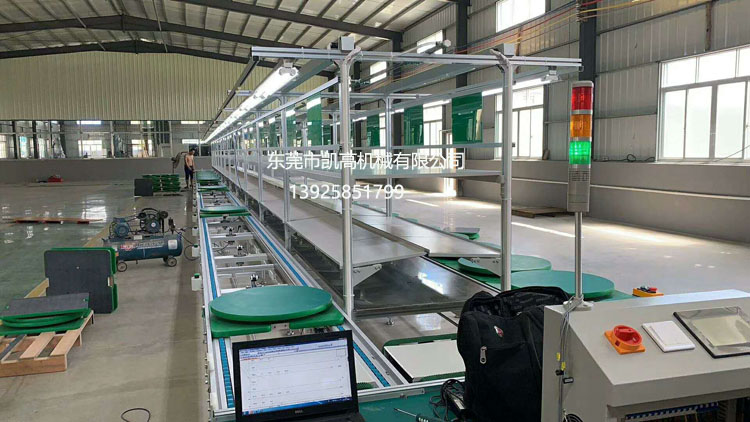

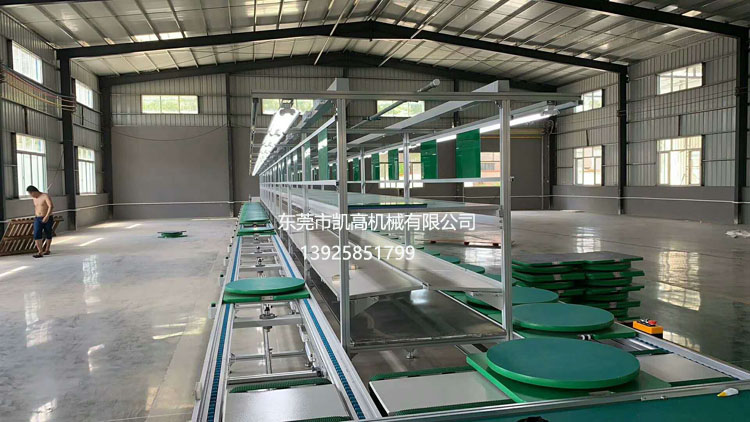

平面循环组装生产线产品图
平面循环组装生产线技术参数：
1.驱动系统 驱动马达：采用连体式卧式减速电机驱动链条，带动链轮运行；
2.线体侧轨 采用专用三倍速铝材导轨制作，整线通过连接板连为一体；
3.线体支架 采用铝材制作，角板连接；下设可调脚杯，高度上下可调；
4.电源线槽：线槽采用铝材制作。
5.照明灯:双只带罩LED灯，双边配置;灯通:采用铝通制作。
6.气 路 阻挡和工具用气管均采用镀锌管；
7.工艺看板 采用专用H型铝型材制作，每工位配置A3透明，绿色+透明亚克力板各一条；
8.机头机尾驱动支架 采用钢结构焊制，整体烤漆处理，所有传动链条处设封板保护。
9.工位阻挡器 采用阻挡器，在手按阀控制下，实现工装板的人控流动，支撑板采用钢板折制。
10.表面处理 全线铁质部分静电喷粉烤漆处理，颜色电脑白。

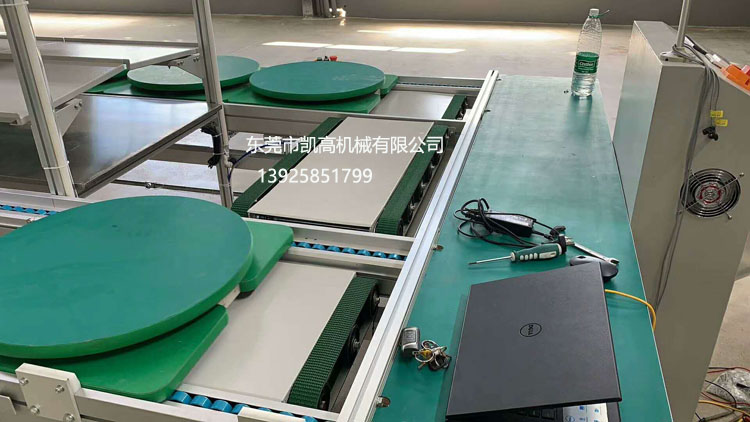

二、顶升移栽机
1，外框架：钢结构。
2，小车斗：采用双列绿色粗纹防滑皮带，调速马达驱动。
3，顶 升： 气缸驱动。
4，控 制：电磁阀控制气缸，行程开关或光电定位.
三、过渡栽机
1，外框架：钢结构。
2，小车斗：采用双列绿色粗纹防滑皮带，调速马达驱动。
四、双层工装板
1.工装板 上下层均采用夹板，木夹板面贴绿色防静电胶皮制作，四周灰白双色T形胶条包边;底面设耐磨板;中间重型转盘连接。 在工装板底板前进方向上铣两个阻挡缺口,缺口安装缓冲块

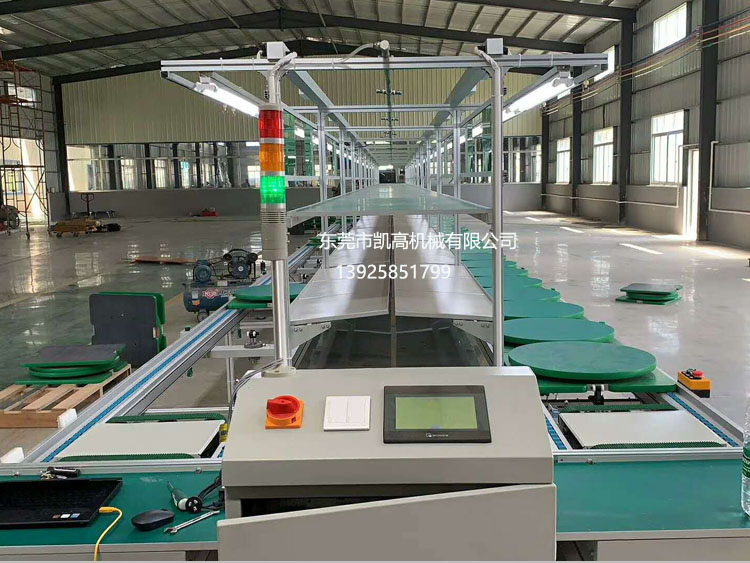

五、电气控制 设主控制柜一个，采用触摸屏控制。
