門窗上下循環組裝線 門窗裝配組裝生產線

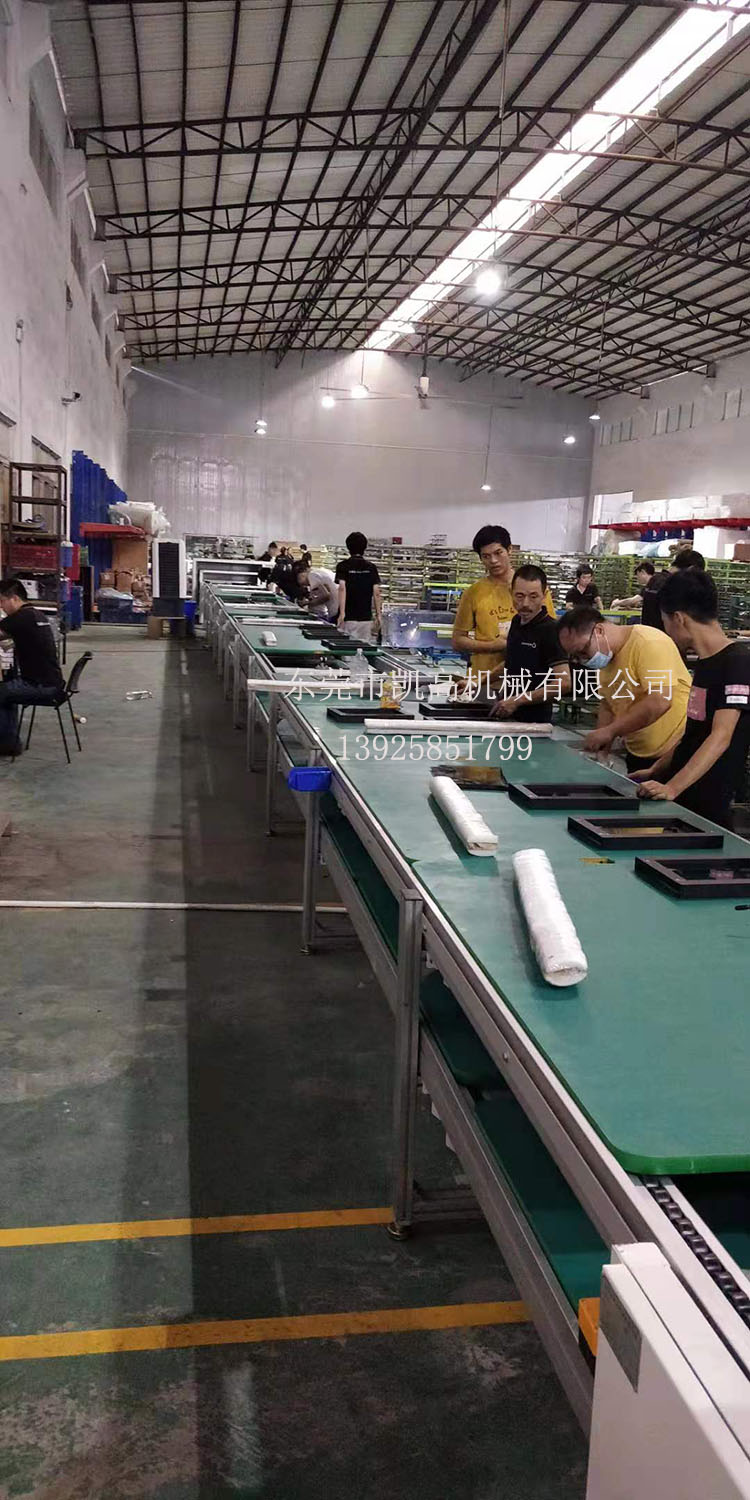

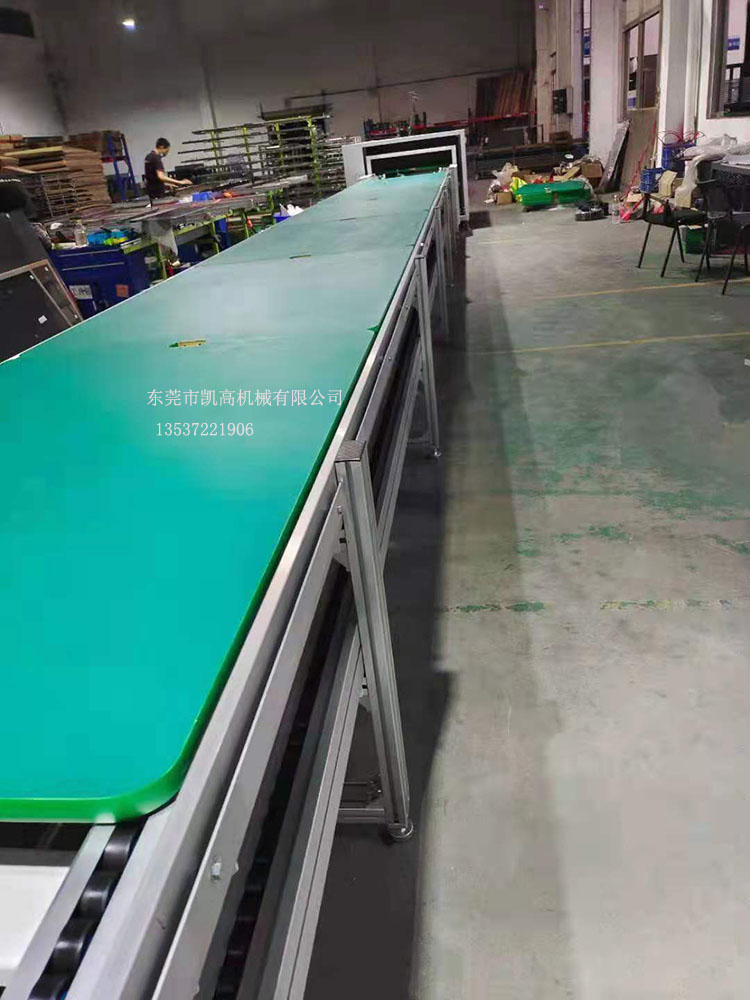

門窗上下循環組裝線產品圖‍

一、上下循環組裝線技術參數：

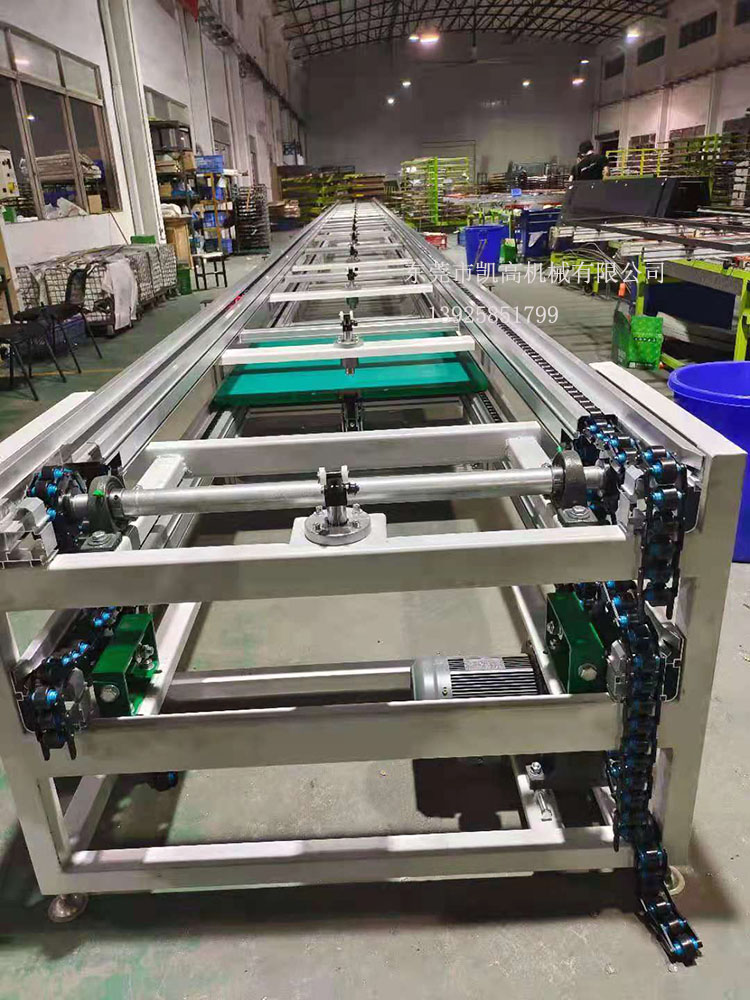

1.驅動係統 驅動馬達：采用三相國產優質連體式臥式減速電機驅動鏈條，帶動鏈輪運行；
2.線體側軌 采用專用三倍速鋁材導軌製作，整線通過連接板連為一體；
3.線體支架 采用鋁材製作，角板連接；下設M12*100可調腳杯，高度上下可調20mm左右；
4.電源線槽及插座：線槽采用金屬材料製作，插座和線槽在線體下方中間布置一條。
5.氣 路：阻擋和工具用氣管均采用“鍍鋅管，每工位配一組“Y型“快速接咀1套，線體下方布置一套；6.機頭機尾驅動支架 采用鋼結構焊製，整體烤漆處理，所有傳動鏈條處設封板保護。
7.阻擋器 采用QX-Ⅱ阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。
8.表麵處理 全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

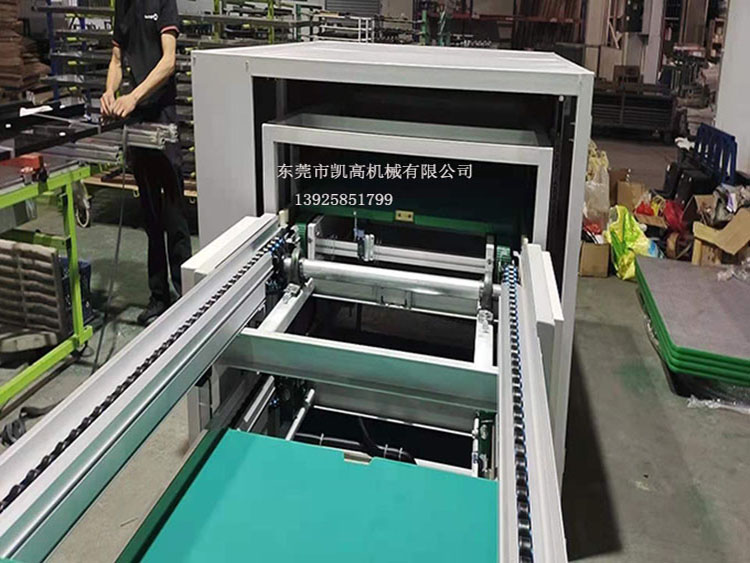

二、提升機
1，外框架：鋼結構。
2，平行移載：采用雙列綠色粗紋防滑皮帶，電子調速馬達驅動。
3，頂 升： SC係列氣缸驅動。
4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.
5. 規格： 尺寸為準

三、工裝板
1.工裝板 采用木夾板，麵貼綠色防靜電膠皮製作，四周T形膠條包邊;在工裝板前進方向上銑兩個阻擋缺口,缺口安裝緩衝塊。
四、電氣控製係統
1.電氣控製 設主控製櫃一個，采用三菱PLC集中控製，主要電器元件采用(有漏電開關、空氣開關、繼電器、接觸器等），線體控製有電磁閥及行程開關等，光電開關等控製器件采用歐姆龍或同級品牌。
