上下循環組裝線 2.5倍速裝配線

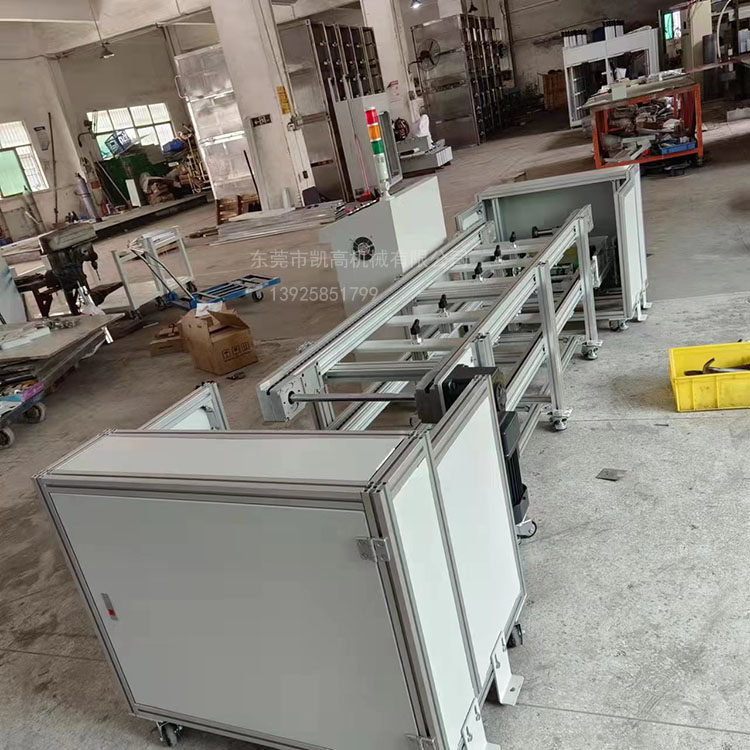

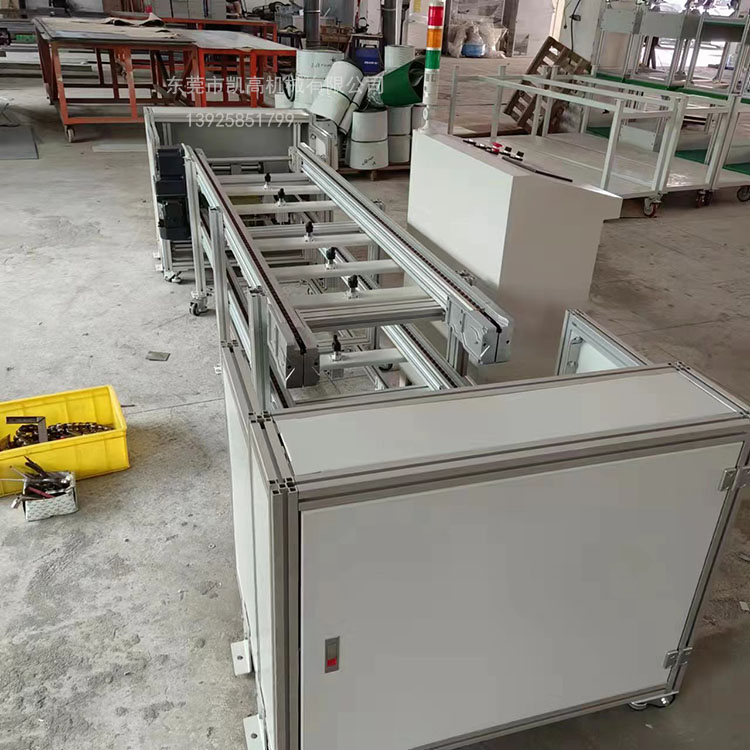

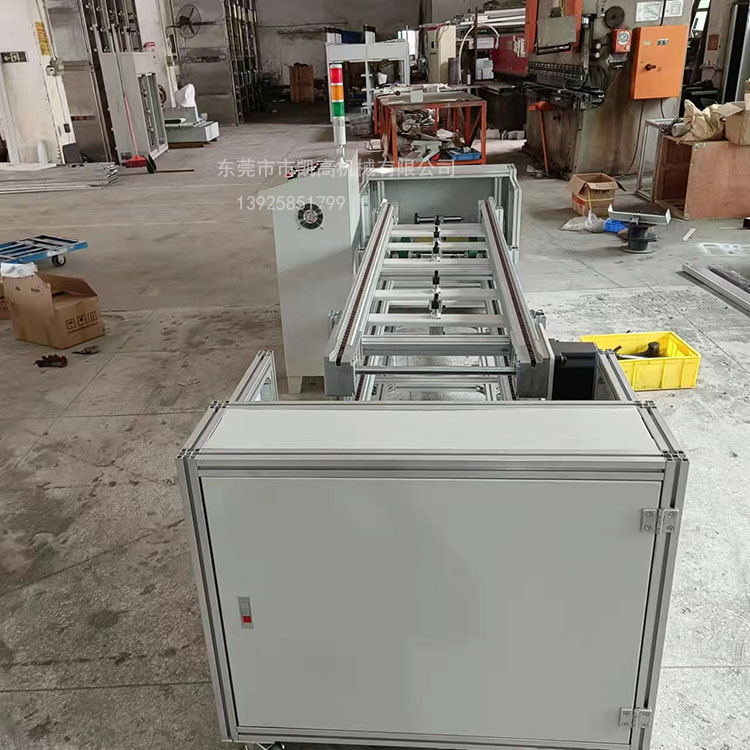

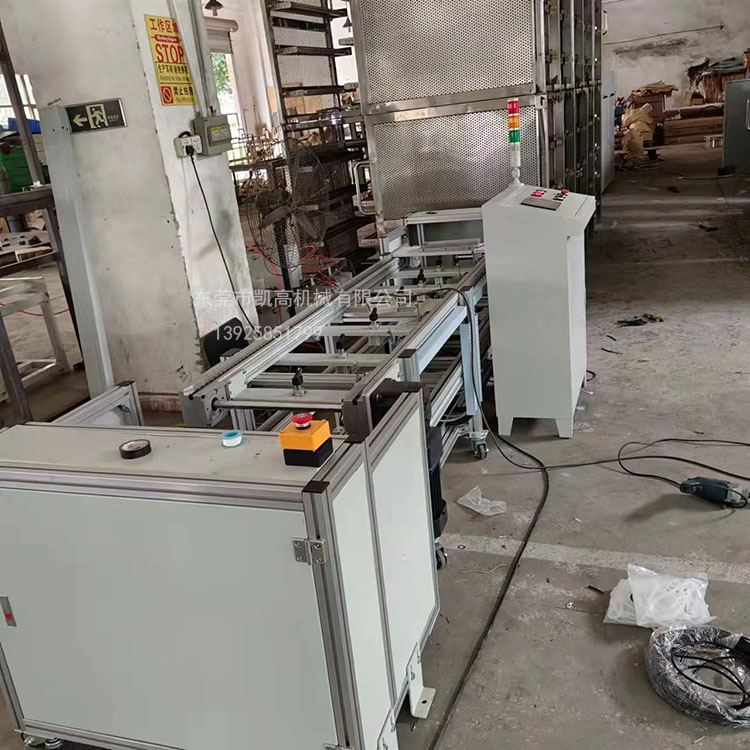

上下循環組裝線 2.5倍速線產品圖

2.5倍上下循環組裝線技術參數

一、線體

1.驅動馬達：采用三相380V,連體式臥式減速電機驅動鏈條，帶動鏈輪運行：

2.線體側軌：采用專用2.5倍速鋁材導軌製作，整線通過連接板連為一體；

3.線體支架：采用鋁材製作，角板連接；下設可調腳杯，高度上下可調20mm左右；

4.氣 路：阻擋和工具用氣管均采用鍍鋅管，每工位配一組快速接咀，線體下方中間布置1套；

5.機頭機尾驅動支架：整體烤漆處理，所有傳動鏈條處設封板保護。

6.工位阻擋器：采用阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。

7.電控阻擋器:采用阻擋器，在電磁閥控製下，實現工裝板的自動流動。支撐板采用鋼板折製。

8.臥式阻擋器：采用臥式阻擋器，在電磁閥控製下，實現工裝板的自動流動。支撐板采用鋼板折製。

9.側邊阻擋器：采用阻擋器，在電磁閥控製下，實現工裝板的自動流動。支撐板采用鋼板折製。用於頂

升移載兩側。

10.物料台：采用優質木夾板製作，麵貼綠色防靜電膠皮，平膠包邊。

11.長條台板：采用優質木夾板製作，麵貼綠色防靜電膠皮，平膠包邊。

12.線槽插座：采用金屬線槽，安裝於線體下方，每米配一個三位五孔公牛插座。

13.燈管燈架：采用單支帶罩T8節能燈,前4個工位單邊安裝，後麵3個工位雙邊安裝。

14.作業指導書：采用H專用鋁材配A4硬膠套，每工位布置一套

15.工具吊軌：專用鋁型材配滑輪，

16.表麵處理：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

二、提升機

1，外框架：專用鋁材結構。

2，平行移載：采用雙列同步皮帶，電子調速馬達驅動。

3，升 降： 氣缸驅動，上銀直線導軌+滑塊導向。

4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

三、頂升移栽機

1，外框架：鋼板結構。

2，小車鬥：采用雙列同步皮帶，電子調速馬達驅動。

3，頂 升： 氣缸驅動。

4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

四、移載作業台

1，外框架：鋁材結構。

2，輸送：采用雙列同步皮帶，電子調速馬達驅動。

3，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

五、工裝板

工裝板：采用鋁板製作，在工裝板表麵中間加工1排均布4個治具槽，工裝板前進方向安裝緩衝塊，兩側

設置導向輪。

六、電氣控製係統

設主控製櫃一個，采用觸摸屏集中控製，主要電器元件采用有漏電開關、空氣開關、繼電器、接觸器等

，線體控製有電磁閥及行程開關等，
