ESOP全自動倍速鏈組裝線 |服務器自動上下料裝配組裝線

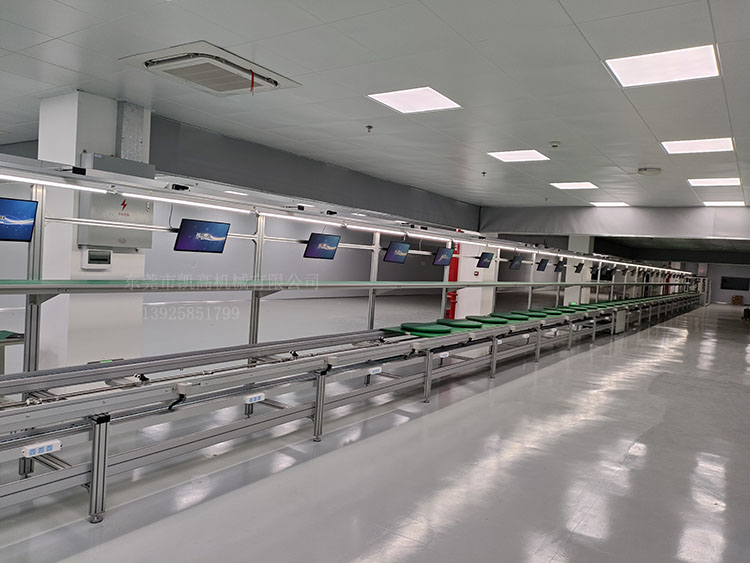

ESOP顯示器全自動倍速鏈組裝線產品圖

ESOP顯示器上下料綜合組裝生產線技術參數：

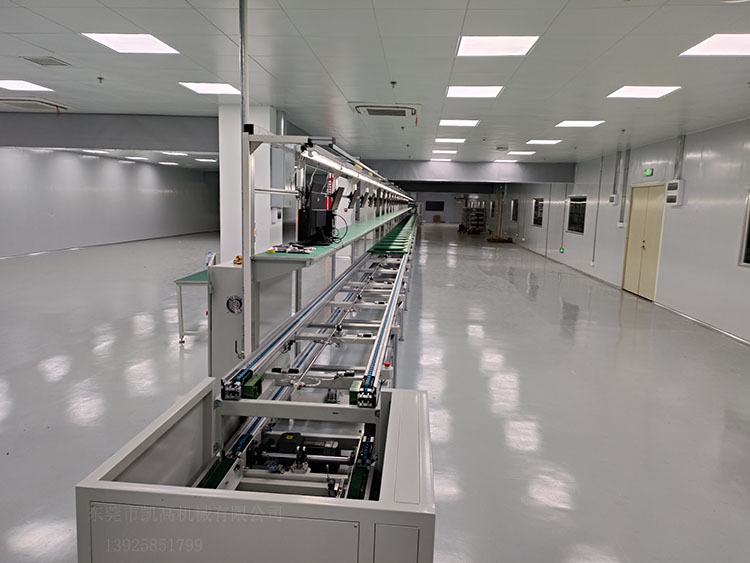

一 組裝綜合生產線

1.驅動係統：采用連體式臥式減速電機驅動鏈條，帶動鏈輪運行，配變頻器，變頻可調；

2.線體側軌：采用專用三倍速鋁材導軌製作，整線通過連接板連為一體；在導軌一側安裝掛鋁。

3.鏈 條：采用三倍速專用鏈條；

4.線體腳架：采用鋁材製作，角碼連接；下設可調腳杯，高度上下可調;

5.電源線槽及插座 ：線槽采用鋁線槽製作，每工位配國標插座1個。

6.照 明燈:帶罩LED燈，連續安裝;燈通:采用鋁通製作

7.氣 路：阻擋和工具用氣管均采用不鏽鋼管，每工位配一組快速接咀，線體下方布置。

8.機頭機尾驅動支架：采用方通、槽鋼焊製，整體烤漆處理，所有傳動鏈條處設封板保護。

9. 工位阻擋器：采用阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用鋼板折製。每工位安裝1套。

10. 承 重：單工位承重≤100kg.

11. 表麵處理 ：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

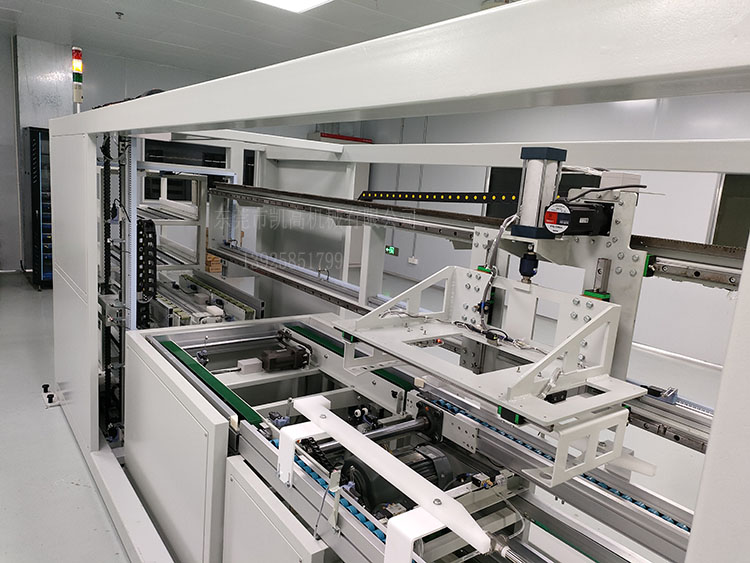

二 提升機

1，外框架：采用方通焊接，鐵板折彎製作鋼結構。

2，小車鬥：采用雙列綠色粗紋防滑皮帶，齒輪減速馬達驅動。

3，頂 升：氣缸驅動。

4，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

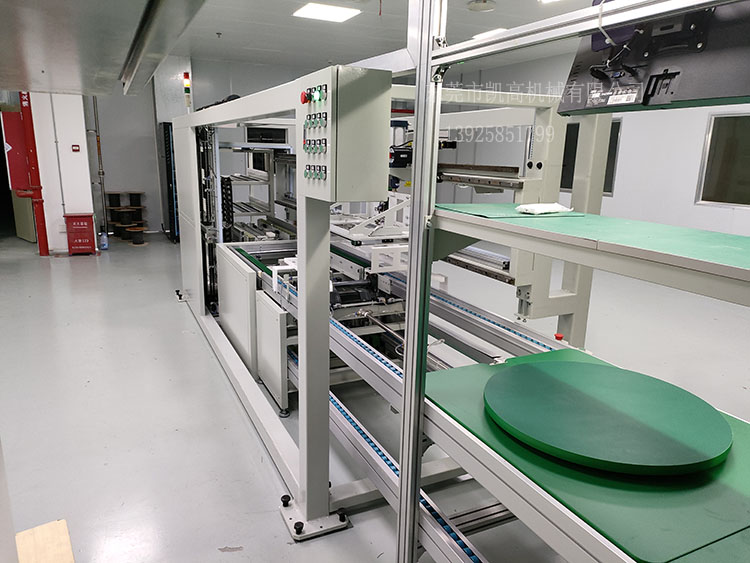

三 雙層工裝板：上下層均采用優質木夾板製作;麵貼綠色防靜電膠皮，工裝板底板下層反麵貼防火板，中間為可360度旋轉轉盤，在工裝板底板前進方向銑兩個阻擋缺口，缺口安裝緩衝塊。

四 電氣控製：設主控製櫃一個，采用觸摸屏集中控製，主要電器元件采用漏電開關、空氣開關、繼電器、接觸器、電源等，線體控製有電磁閥及行程開關，台達變頻器等，光電開關等；

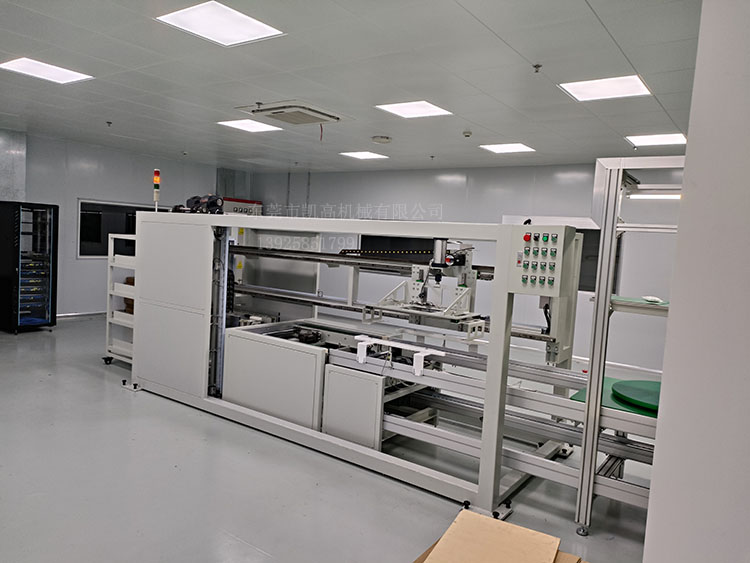

五 自動下料機：框架采用方通焊接製作，設計重量≤30KG,。適用規格統一產品的下料。

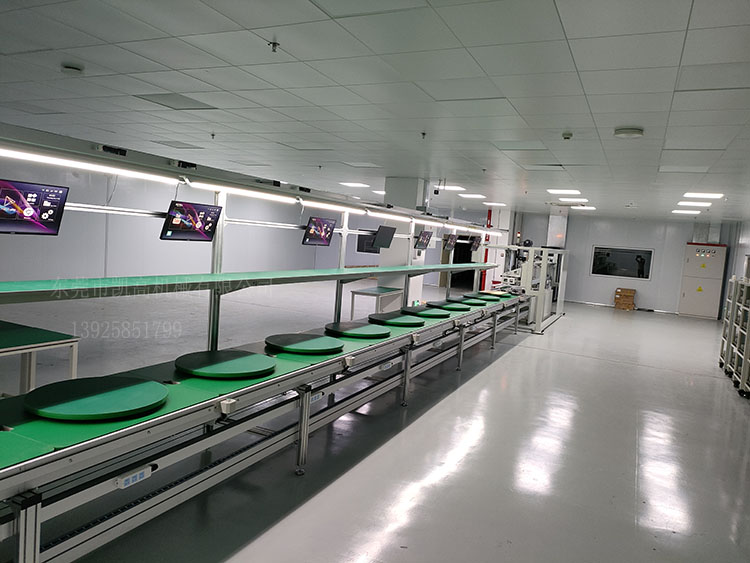

六 ESOP顯示器：采用液晶顯示器，配TPLINK交換機、一體機機架。

七 電腦主機 聯想品牌

八 軟件係統 ：上下循環倍速鏈線係統，自動下料機係統，ESOP定製係統。
