2.5倍速鏈平麵循環組裝線

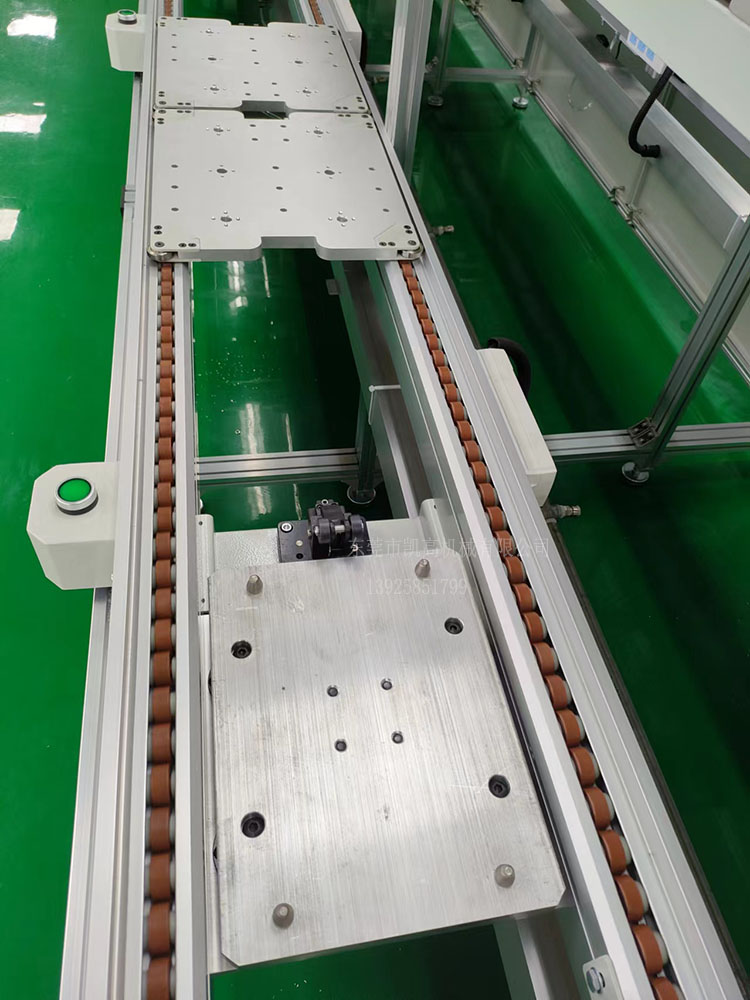

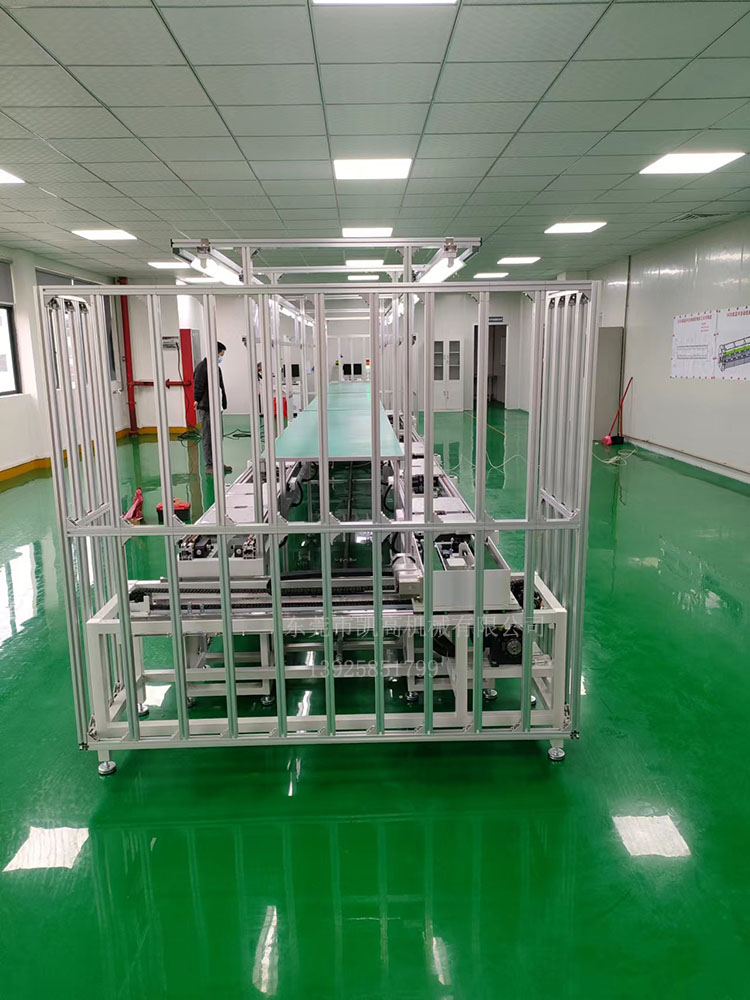

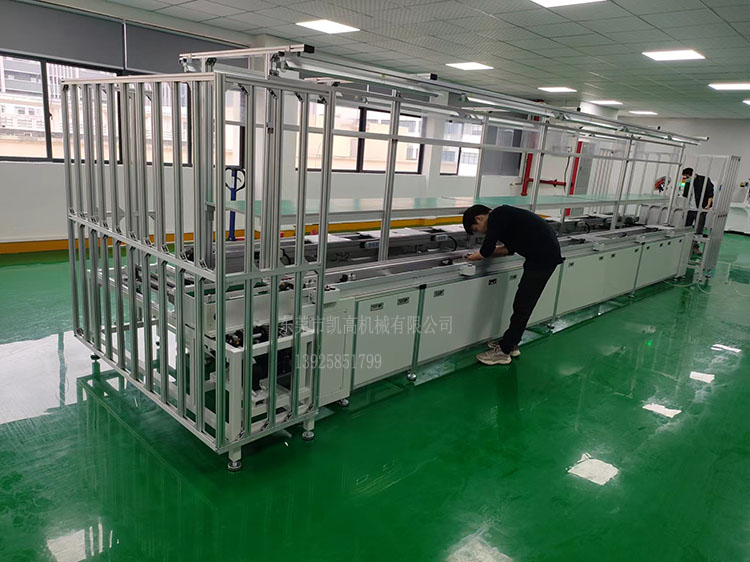

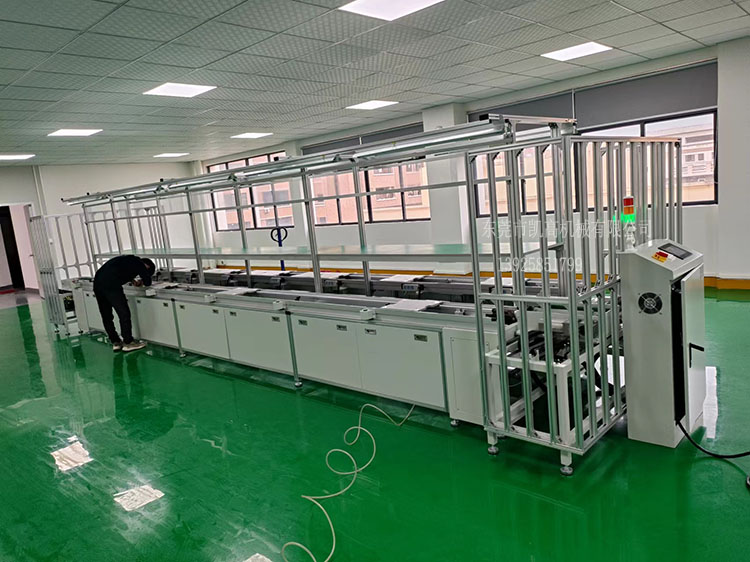

2.5倍速鏈平麵循環組裝線產品圖

2.5倍速鏈平麵循環組裝線技術參數：

一、線體

1.動力裝置：驅動馬達：采用連體式臥式減速電機驅動鏈條，帶動鏈輪運行，速比（約1：80）

2.線體側軌：采用專用2.5倍速鋁材導軌製作，整線通過連接板連為一體；

3.線體支架：采用鋁材製作，角板連接；下設M12*100可調腳杯，高度上下可調20mm左右；

4.氣 路：阻擋和工具用氣管均采用PPR管，每工位配一組“Y型“快速接咀1套，線體下方中間布置1套；

5.照 明：采用單支帶罩LED燈。燈通采用專用鋁燈通製作。

6.機頭機尾驅動支架，采用鐵方通焊接製作，所有傳動鏈條處設封板保護。

7.工位阻擋器：采用阻擋器，在手按閥控製下，實現工裝板的人控流動。支撐板采用T3.0mm鋼板折製。

8.置物台：采用優質木夾板製作，表麵貼綠色防靜電膠皮，平膠包邊。

9.作業指導書：作業指導書采用亞克力板製作，每工位1套A3亞克力板，綠色底，透明麵。

10. 風披滑軌：采用專用鋁滑軌，每米配一個小滑車。

11. 線槽插座 ：采用金屬線槽，安裝於線體下方，每米配一個三位五孔公牛插座。

12. 表麵處理 ：全線鐵質部分靜電噴粉烤漆處理，顏色電腦白。

二、平行移載機

1，外框架：專用鐵方通結構。

2，小車：采用雙列同步皮帶，減速馬達驅動。

3，橫移：直線導軌+滑塊導向。

4，平移動力：采用齒輪減速電機驅動。

5，控 製：行程開關或光電定位.

三、頂升平台

1，外框架：鋼板結構。

2，頂 升：采用氣缸驅動。

3，控 製：二位五通電磁閥控製氣缸，行程開關或光電定位.

四、工裝板

工裝板：采用鋁板製作，四周安裝導向輪，前進方向安裝緩衝塊，底部安裝定位裝置，表麵氧化處理。

五、電氣控製係統（三菱PLC+觸摸屏）

1、電氣控製 設主控製櫃一個，采用觸摸屏集中控製，線體控製有電磁閥及行程開關等。
